引子
GB50108-2008《地下工程防水技術(shù)規(guī)范》1.0.3條高度概括：地下工程防水的設(shè)計(jì)和施工應(yīng)遵循“防、排、截、堵相結(jié)合，剛?cè)嵯酀?jì)、因地制宜、綜合治理”的原則。其中“剛?cè)嵯酀?jì)”原則，體現(xiàn)了剛性防水材料在防水設(shè)防中的地位。比如防水混凝土，迎水面混凝土采用防水混凝土再配合柔性防水材料包裹。甚至可以說(shuō)，在防水工程中的防水混凝土對(duì)整個(gè)防水系統(tǒng)起到很大的決定性作用，
何為剛性防水材料
剛性防水材料是指以膠凝材料（如水泥）、砂、石為原料或摻入少量外加劑，高分子聚合物等材料，通過(guò)調(diào)整配合比，抑制或減少孔隙率，改變孔隙特征，增加各種材料界面間的密實(shí)性等方法配置而成的具有一定抗?jié)B能力的防水混凝土、防水砂漿以及其他剛性防水材料或涂層。
剛性防水材料分類如下

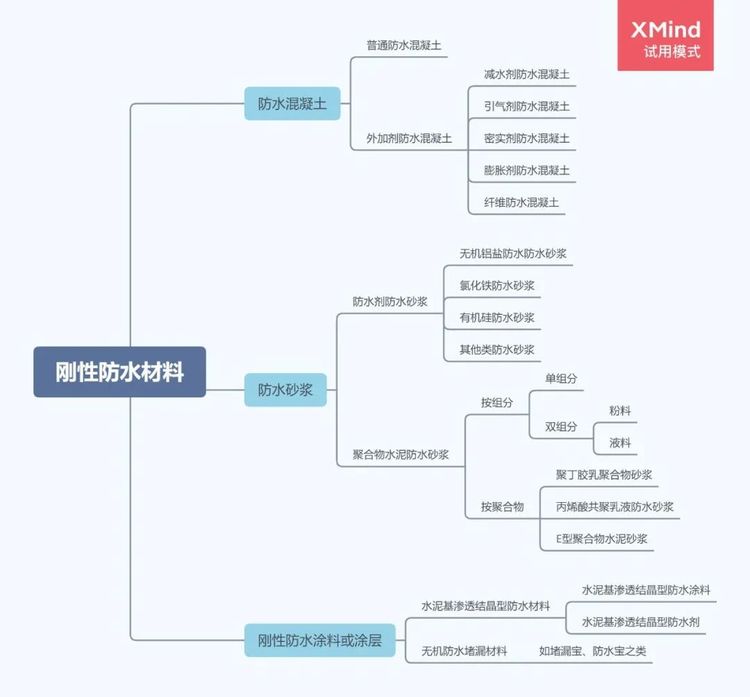

剛性防水材料分類圖
（點(diǎn)擊扒拉看大圖）
剛性防水材料介紹
2.1防水混凝土
防水混凝土可通過(guò)調(diào)整配合比，或摻加外加劑、摻合料等措施配制而成，其抗?jié)B等級(jí)不得小于P6，表示根據(jù)混凝土試件在抗?jié)B試驗(yàn)時(shí)所能承受的***大水壓力能抵抗0.6MPa。

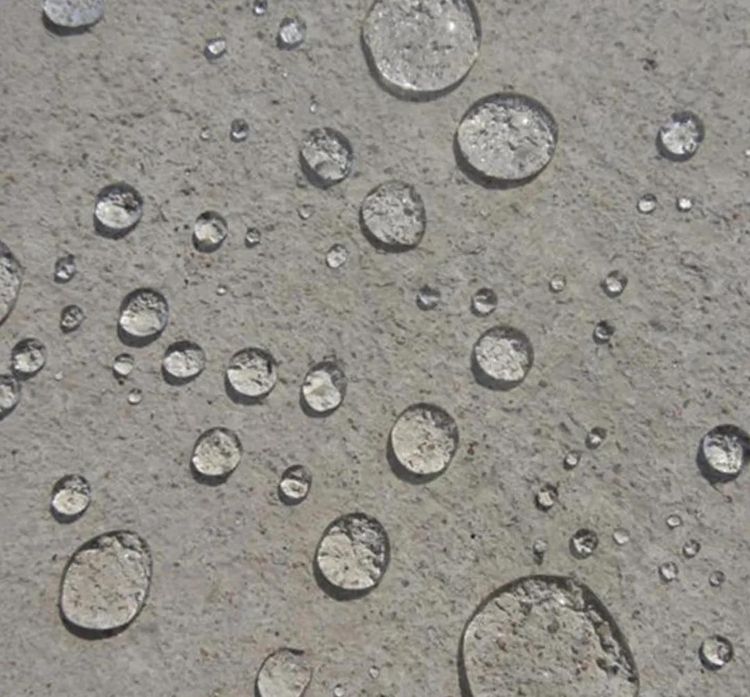

防水混凝土（網(wǎng)絡(luò)圖）

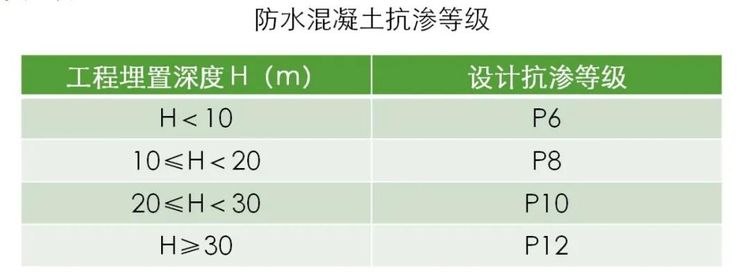

混凝土的抗?jié)B等級(jí)與工程埋置深度有關(guān)，對(duì)應(yīng)如下：
在工程中防水混凝土的地位很高，較多的防水工程其主體結(jié)構(gòu)都應(yīng)選用。依據(jù)GB50108-2008《地下工程防水技術(shù)規(guī)范》規(guī)定：
（1）明挖法地下工程當(dāng)防水等級(jí)為一級(jí)、二級(jí)、三級(jí)時(shí)，應(yīng)選用防水混凝土，防水等級(jí)為四級(jí)時(shí)，宜選用防水混凝土。
（2）暗挖法地下工程防當(dāng)防水等級(jí)為一級(jí)，襯砌結(jié)構(gòu)必選防水混凝土。二級(jí)應(yīng)選防水混凝土，三級(jí)、四級(jí)宜選防水混凝土。
2.2防水砂漿
這類防水砂漿分兩種，摻加防水劑的防水砂漿和聚合物水泥防水砂漿。
防水砂漿是典型的剛性防水層，俗稱“砂漿抹面”，可用于不受振動(dòng)和有一定剛度的混凝土或磚石砌體的迎水面或背水面。不適合用于變形較大或可能發(fā)生不均勻沉降或溫度高于80℃的地下工程防水。
按施工方法分高壓噴槍機(jī)械施工（靠密實(shí)性達(dá)到發(fā)生效果，用于混凝土工程補(bǔ)強(qiáng)。如地下工程噴射防水混凝土）和人工抹面（靠摻加某種外加劑，提高水泥砂漿密實(shí)性或改善砂漿抗裂性達(dá)到防水抗?jié)B效果）兩種。
聚合物水泥防水砂漿常見(jiàn)有聚丁膠乳聚合物砂漿、丙烯酸共聚乳液防水砂漿、纖維聚合物水泥砂漿等。
聚合物水泥防水砂漿厚度單層施工宜為6~8mm，雙層施工宜為10~12mm；摻加防水劑的防水砂漿施工厚度一般18mm~20mm。

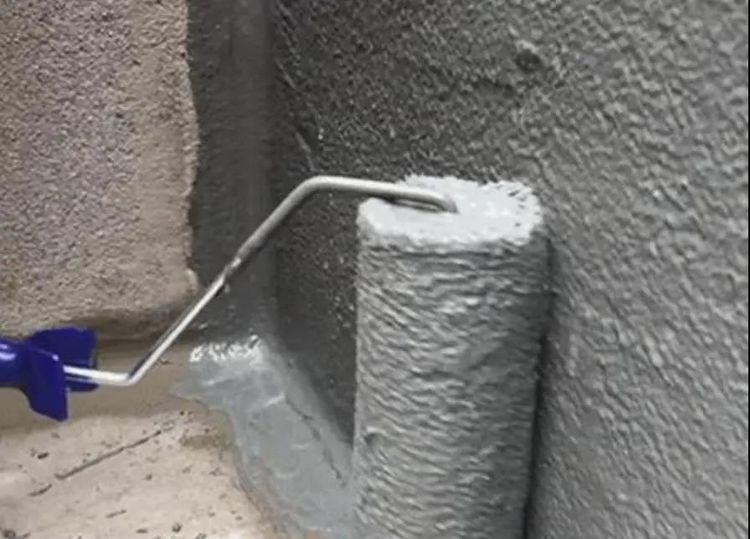

防水砂漿施工（網(wǎng)絡(luò)圖）
在2017年的全國(guó)一級(jí)建造師考試中，防水砂漿成為大題考點(diǎn)。

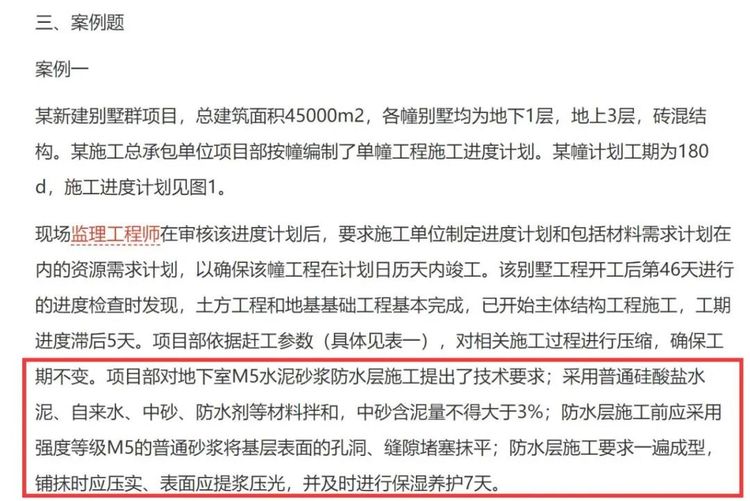

題干闡述：
項(xiàng)目部對(duì)地下室M5水泥砂漿防水層施工提出了技術(shù)要求：
采用普通硅酸鹽水泥、自來(lái)水、中砂、防水劑等材料拌合，中砂含泥量不得大于3%；
防水層施工前應(yīng)采用強(qiáng)度等級(jí)M5的普通砂漿將基層表面的孔洞、縫隙堵塞抹平；
防水層施工要求一遍成型，鋪抹時(shí)應(yīng)壓實(shí)、表面應(yīng)提漿壓光，并及時(shí)進(jìn)行保濕養(yǎng)護(hù)7天。

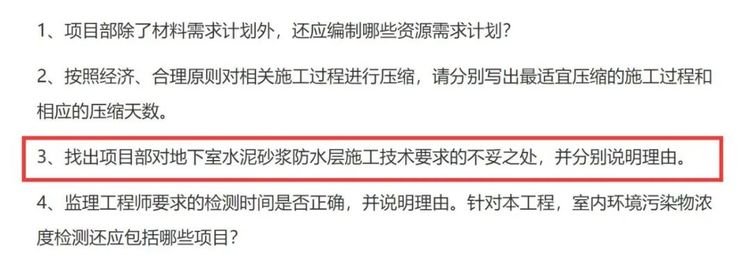

問(wèn)，找出項(xiàng)目部對(duì)地下室水泥砂漿防水層施工技術(shù)要求的不妥指出，并分別說(shuō)明理由。
答：采用硅酸鹽水泥、普通硅酸鹽水泥或特種水泥都可以。
但自來(lái)水描述不妥，應(yīng)為符合國(guó)家現(xiàn)行標(biāo)準(zhǔn)的自來(lái)水或飲用水；
中砂含泥量不應(yīng)大于1%。（防水混凝土的中砂含泥量是不應(yīng)大于3%，泥塊含量不應(yīng)大于1%）
防水層施工前不可采用普通砂漿填塞孔洞、縫隙，而應(yīng)采用與防水層相同的防水砂漿堵塞并抹平。
防水砂漿施工不可一遍成型。而應(yīng)分層鋪抹或噴射；
凡是與防水有關(guān)的混凝土或砂漿養(yǎng)護(hù)，7d是不夠的。水泥砂漿防水層終凝后，應(yīng)及時(shí)進(jìn)行養(yǎng)護(hù)，養(yǎng)護(hù)時(shí)間不少于14d，養(yǎng)護(hù)溫度不宜低于5℃。
2.3剛性防水材料或涂層
2.3.1水泥基滲透結(jié)晶型防水材料
水泥基滲透結(jié)晶型防水材料是一種剛性防水材料，與水可發(fā)生反應(yīng)，材料中含有的活性化學(xué)物質(zhì)通過(guò)水作為載體，在混凝土中滲透形成不溶于水的針狀結(jié)晶體，填塞毛細(xì)孔道和微細(xì)縫隙，使混凝土致密，從而提高防滲能力。

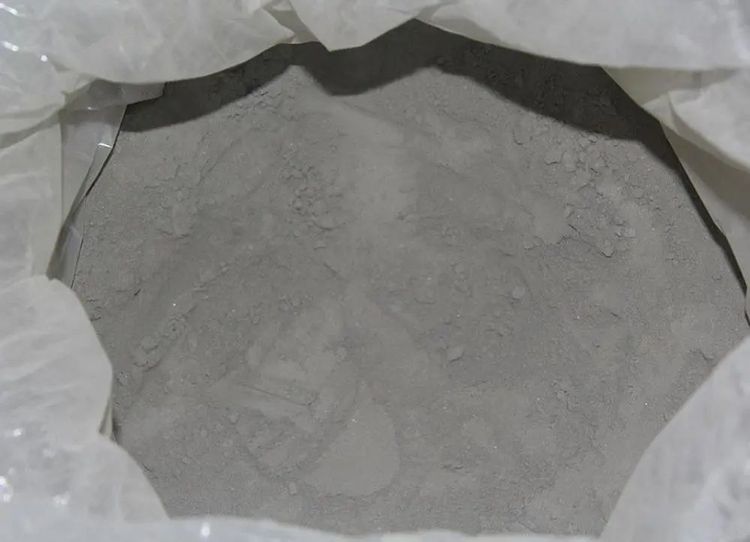

水泥基滲透結(jié)晶型防水涂料粉料（網(wǎng)絡(luò)圖）

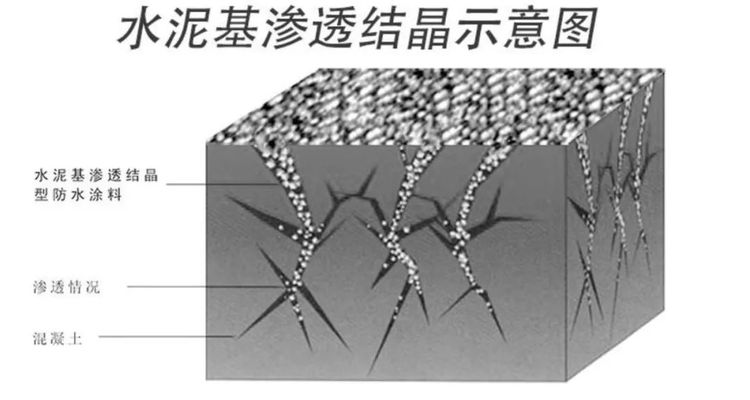

滲透結(jié)晶示意圖（網(wǎng)絡(luò)圖）

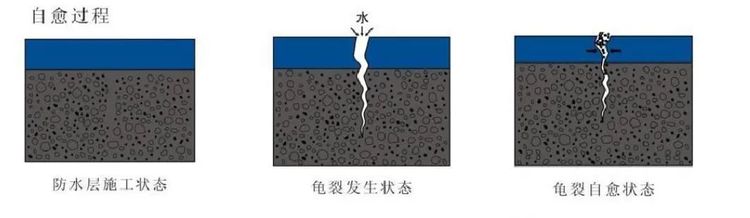

水泥基滲透結(jié)晶型防水涂料“自愈”（滲透結(jié)晶
當(dāng)然對(duì)自愈這個(gè)裂縫是有要求的，不能過(guò)大。
水泥基滲透結(jié)晶型防水涂料以硅酸鹽水泥、石英砂為主要成分，摻入一定量的活性化學(xué)物質(zhì)制成的粉狀材料，經(jīng)與水拌合后調(diào)配成可刷涂或噴涂在水泥混凝土表面的漿料；亦可采用干撒壓入未完全凝固的水泥混凝土表面。
水泥基滲透結(jié)晶型防水劑，以硅酸鹽水泥和活性化學(xué)物質(zhì)為主要成分制成的粉狀材料，摻入水泥混凝土拌合物中使用。
這些活性化學(xué)物質(zhì)（Activatedchemicaladditive）是由堿金屬鹽或堿土金屬鹽、絡(luò)合化合物等復(fù)配而成，具有較強(qiáng)的滲透性，能與水泥的水化產(chǎn)物發(fā)生反應(yīng)而生成針狀晶體的化學(xué)物質(zhì)。
該材料按施工方法分為兩種，水泥基滲透結(jié)晶型防水涂料和水泥基滲透結(jié)晶型防水劑。

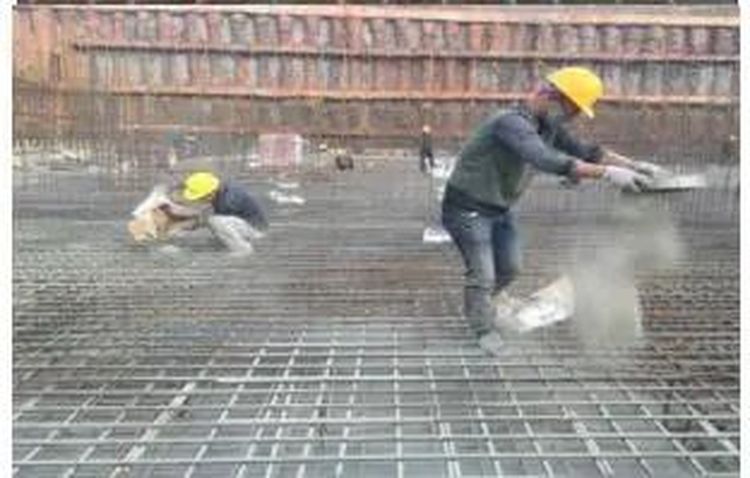

干撒法施工圖（網(wǎng)絡(luò)圖）

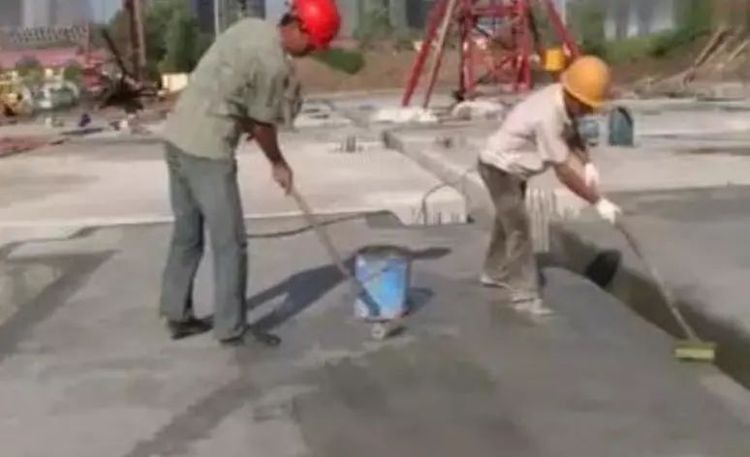

涂刷法施工圖（網(wǎng)絡(luò)圖片）
在實(shí)際防水工程設(shè)計(jì)中，水泥基滲透結(jié)晶型防水涂料非常適合用于地下室底板樁頭處理，這也是GB50108的推薦做法，同時(shí)在比較新的19J302《城市綜合管廊工程防水構(gòu)造》8.7.1規(guī)定“嚴(yán)禁在樁頭頂部涂覆柔性防水材料”，進(jìn)一步鞏固了水泥基滲透結(jié)晶型防水涂料在樁頭處理的地位。但也有一些項(xiàng)目將水泥基滲透結(jié)晶型防水涂料直接設(shè)計(jì)為地下室底板的單獨(dú)一道防水層，作為一道防水處理，這種設(shè)計(jì)不是***好的選擇。在《建筑與市政工程防水通用規(guī)范》（征求意見(jiàn)稿）表4.2.1后規(guī)定，“防水砂漿及水泥基滲透結(jié)晶型防水涂料不得單獨(dú)作為一道防水層使用”，言下之意是要與其他防水層復(fù)合設(shè)防使用。
結(jié)語(yǔ)
當(dāng)然，水泥基類的防水涂料，如聚合物水泥防水涂料等材料它到底算剛還是算柔，這個(gè)不宜劃清界限，也不好劃。有些宣稱它是柔性防水涂料，是不嚴(yán)謹(jǐn)?shù)模覀児们曳Q為偏剛性防水材料吧。
“海納百川，有容乃大；壁立千仞，無(wú)欲則剛”。剛性防水材料在防水工程中起到了很大的作用，他們有的是大廈之骨架，有的承受巨大壓力。讓我們感恩這個(gè)時(shí)代。沒(méi)有輕松的成就，唯有踏實(shí)的付出。隨著科學(xué)技術(shù)的發(fā)展，“F林新葉催陳葉，流水前波讓后波。”有很多新的剛性材料也在付諸應(yīng)用，畢竟這個(gè)世界***不變的就是“變化”！
參考資料
全國(guó)一級(jí)建造師執(zhí)業(yè)資格考試用書(shū)《建筑工程管理與實(shí)務(wù)》（2017版）
《防水工》許寧主編中國(guó)建筑出版社
文中圖片文字有些來(lái)自網(wǎng)絡(luò)，有些標(biāo)明了參考出處。版權(quán)歸作者所有，如有侵權(quán)，請(qǐng)聯(lián)系刪除。
官方微信公眾號(hào)
掃一掃 關(guān)注我們
